承插焊管件是指管子插入閥門、管件或者法蘭的嵌壁內焊接的一種管道連接方式。相對于對焊而言，承插焊通常用于2寸及其以下小口徑管道。

承插焊采用角焊縫，當高結構強度要求和高泄露風險成為設計考慮要素時，承插焊焊接接頭是一個較好的選擇。

承插焊接頭的抗疲勞強度低于對焊接頭，這是因為其采用角焊縫及幾何結構的陡變。但是，承插焊接頭扔優于其他機械鏈接接頭。

承插焊管件是一組應用于各種工業生產過程的高壓管件，其特點如下：

●用于輸送無泄漏易燃介質、有毒或者昂貴的介質和300PSI至600PSI的蒸汽。

●僅僅與ASME管道連接，口徑相同。

●用于管道恒久工作并提供較好的流動特性。

●其材料為ASTM材料，其制造標準為ASME B16.11.B16.11涵括壓力-溫度額定值、尺寸、公差、標識和碳鋼、不銹鋼及合金鋼的材料要求。可選材的材料形態為鍛件、圓棒、無縫管。

●承插焊管件有三個壓力等級：CLASS3000、6000和9000.

承插焊管件的優點

1）管道不必預制坡口。

2）不必校準點焊，因為管件本身即起到校準作用。

3）焊材不會滲入管道孔內。

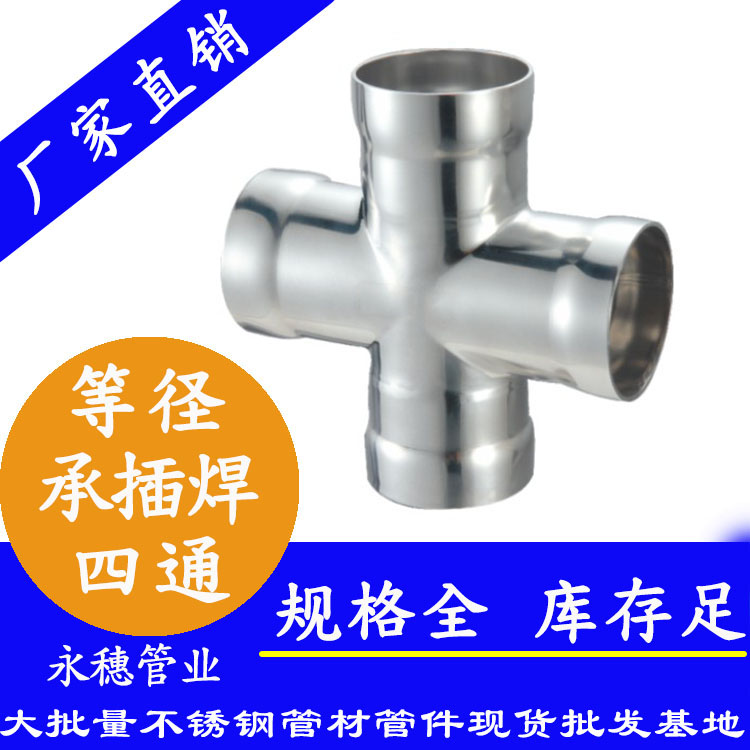

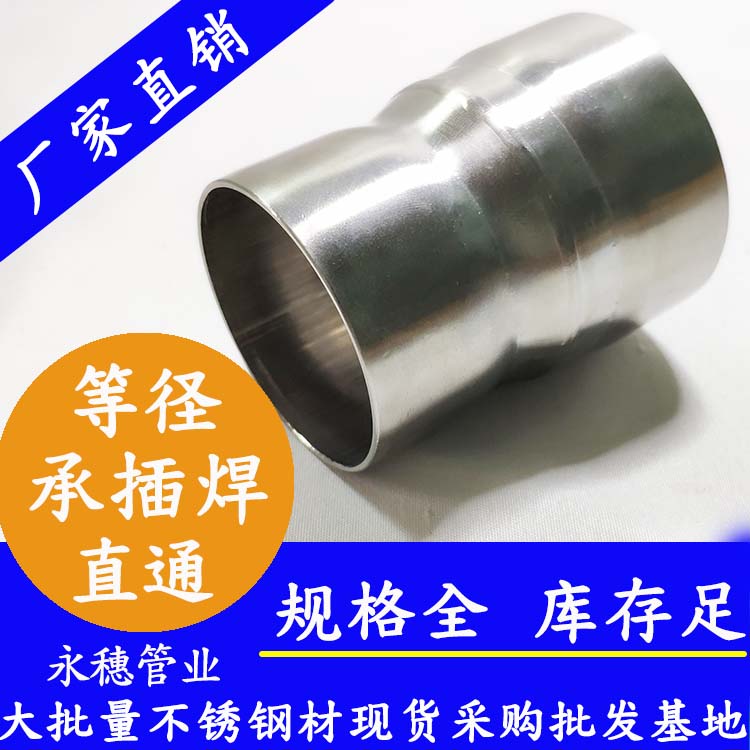

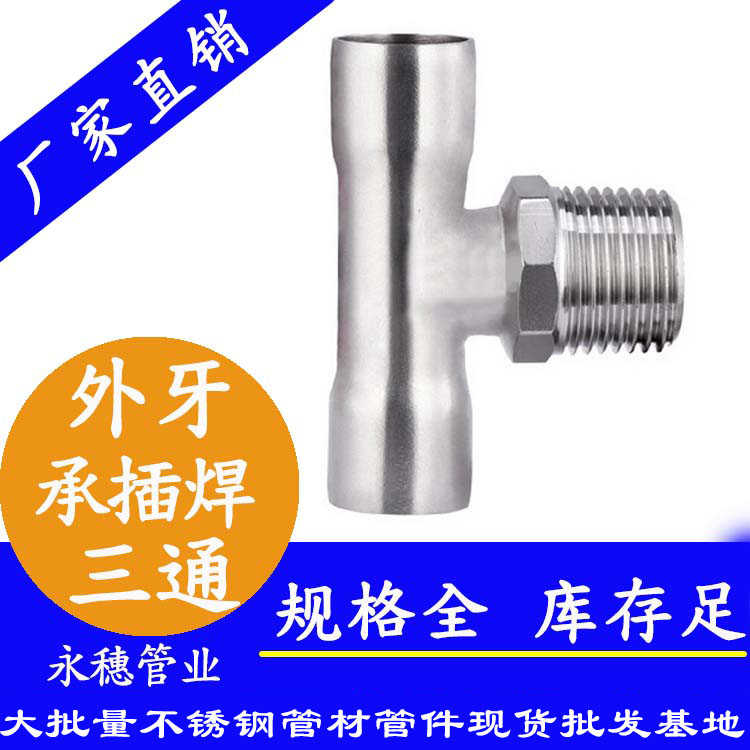

承插焊管件

4）可以代替螺紋管件，因而泄漏風險降低。

5）角焊縫不適用射線檢測，因而正確的管件和焊接十分關鍵。角焊縫常用磁粉檢測和滲透檢測來做表面檢測。

6）建造成本通常低于對焊接頭。原因在于無須進行坡口組對和坡口預制。
